本案例的目的是演示當輸入信號的波長和偏振發生變化時，延遲干涉儀的響應。

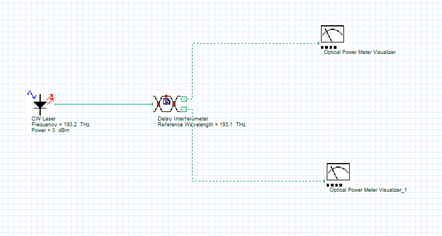

圖1顯示了所設計的系統布局。
圖1.輸出信號功率隨波長變化系統布局圖

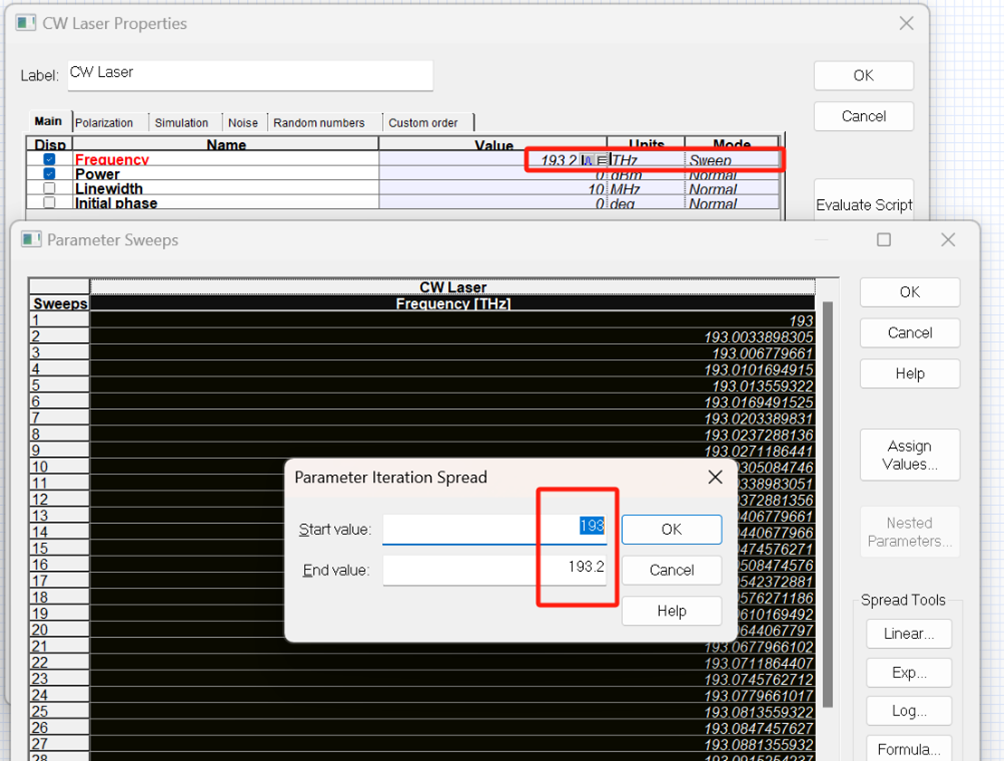

CW激光器中的頻率參數處于掃描模式，頻率在193.0 THz到193.2 THz之間變化。
圖2.頻率掃描設置

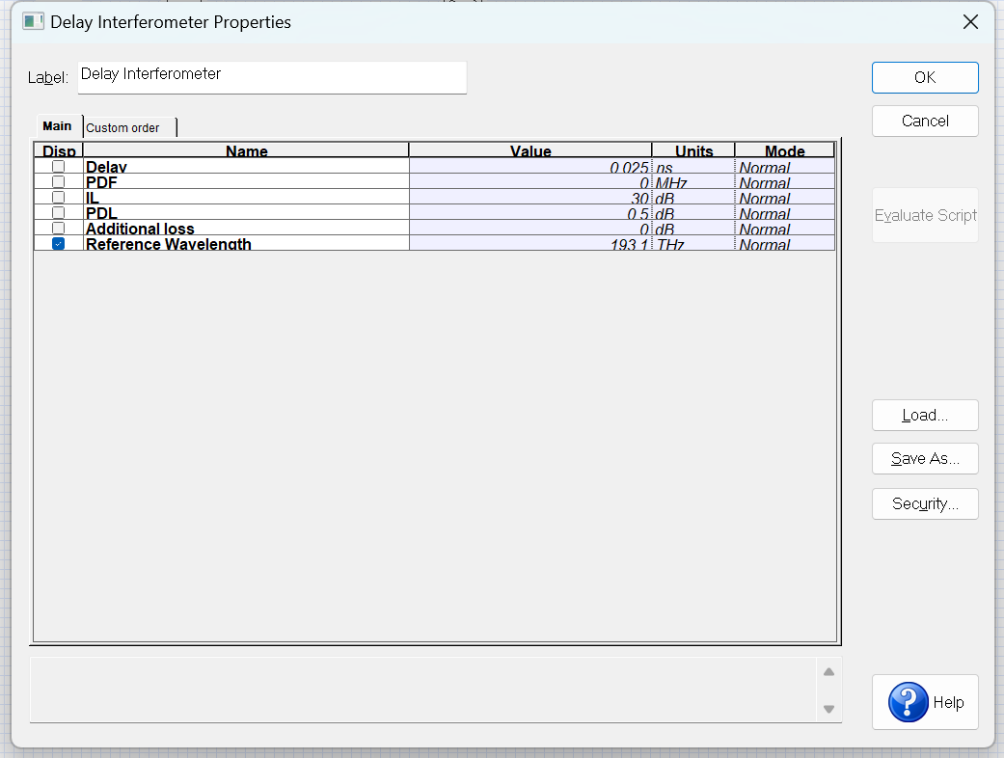

干涉儀中的最大功率比值IL為30 dB，延遲為0.025 ns，參考頻率為193.1 THz。參數設置如下圖：
圖3.延遲干涉儀設置

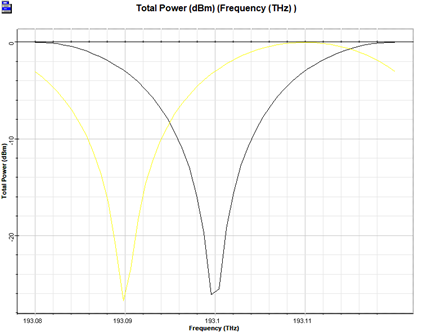

圖4顯示了掃描的每個頻率在兩個輸出端口中的響應。
圖4.輸出端口1和2的輸出信號功率
在193.1 THz處呈現0 dBm的曲線是輸出端口1處的響應。在相同的頻率下，對于輸出端口2，信號功率應該在-30 dBm左右。在每條曲線上最大功率峰值之間的頻率間隔為40GHz（1/0.025ns）。
為了能夠看到參數PDF“偏振相關頻移”的影響，我們模擬了一個具有兩個延遲干涉儀的系統。
延遲干涉儀中的一個將具有與另一個相對正交偏振的輸入信號。此時，信號頻率將在193.08THz到193.12THz之間變化。
圖5顯示了系統布局。

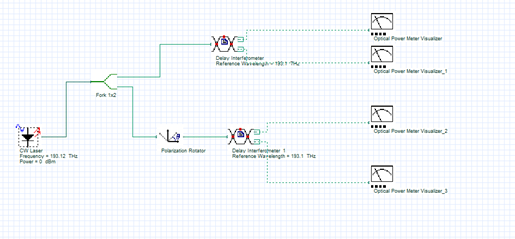

圖5.比較不同偏振的兩個信號的系統布局
模擬的每個干涉儀的偏振相關頻移參數值為10GHz。

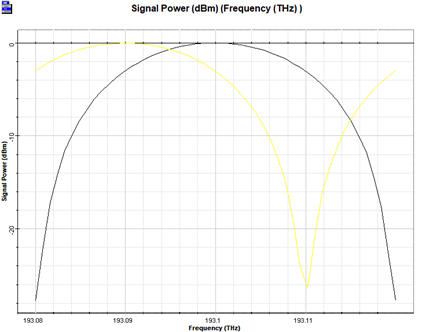

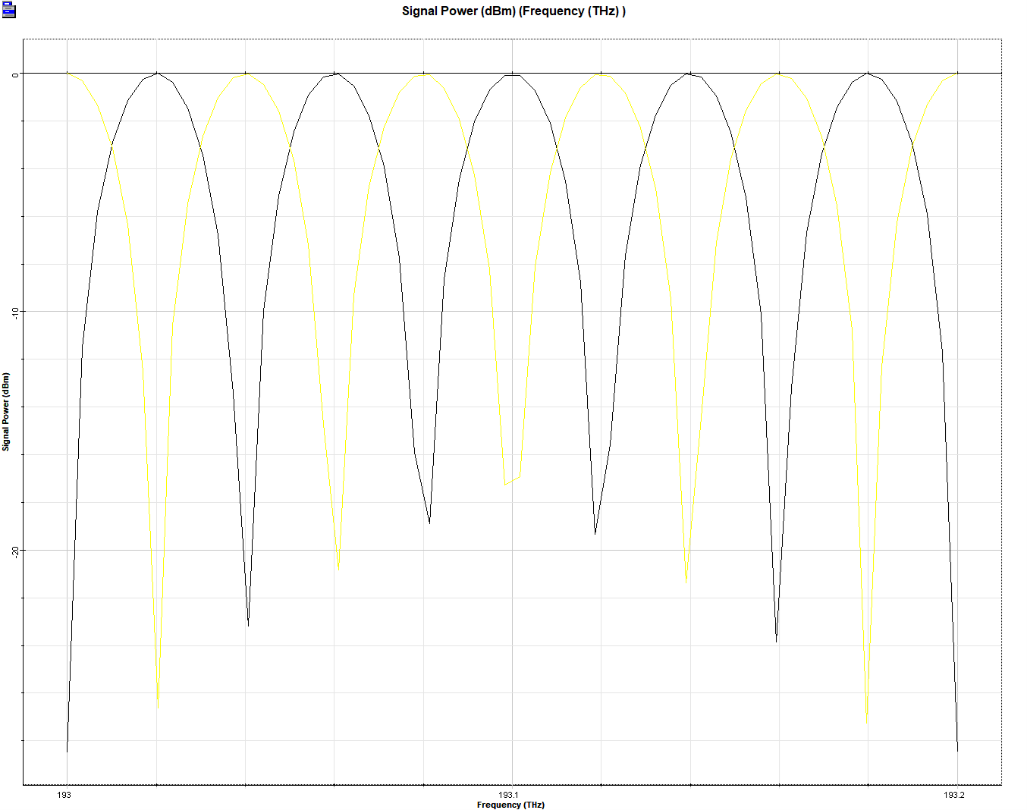

輸出端口1的響應如圖6（a）所示，輸出端口2的響應如表6（b）所示。
a） 輸出端口1的信號功率
b） 輸出端口2的信號功率
圖6.輸出端口1和2的信號功率
我們可以在圖5中看到，輸入信號偏振的差異導致不同干涉儀的曲線發生10GHz的偏移。該偏移是干涉儀中的PDF（偏振相關頻率偏移）所決定的。

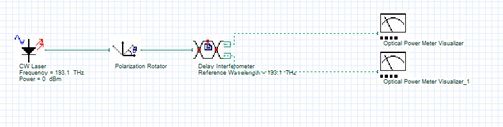

最后，我們使用從0°到360°改變角度的偏振旋轉器來分析輸入信號中偏振的變化，系統布局如圖7。
圖7.偏振分析的系統布局
在這種情況下，我們將PDF值設為零，并設置了0.5dB的偏振損耗PDL。

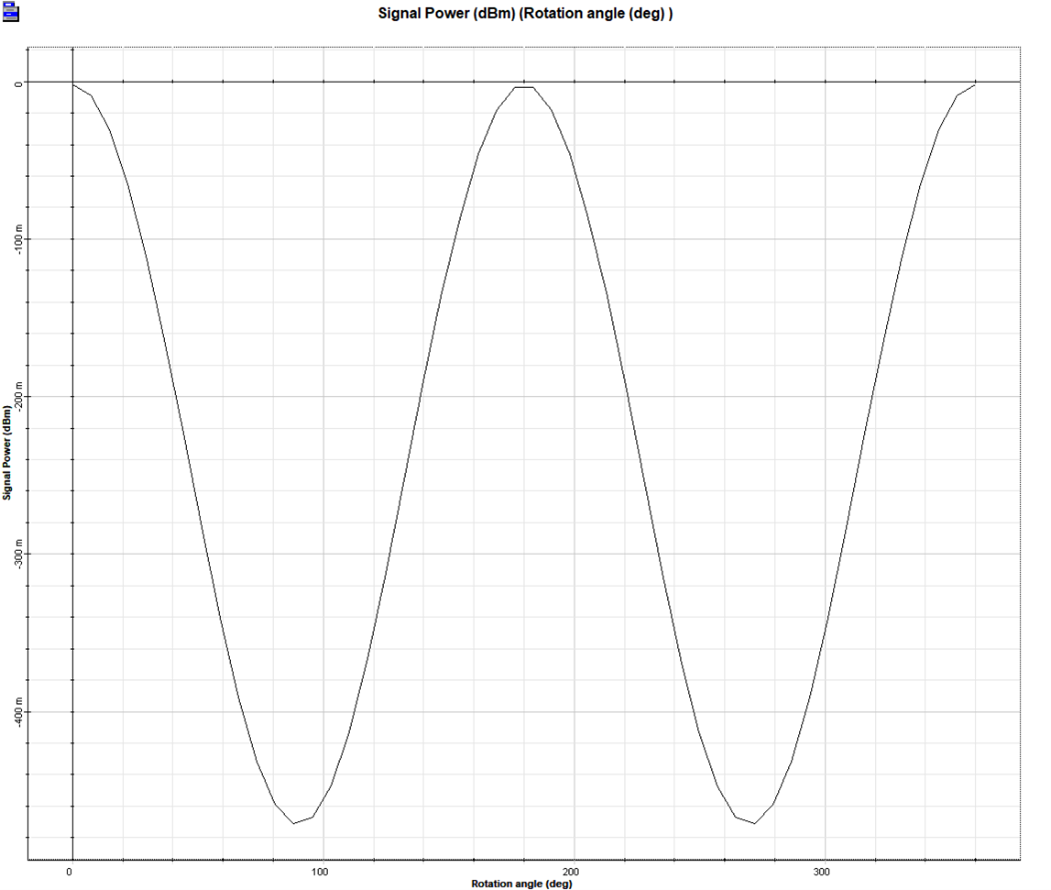

在圖8中，我們可以看到偏振的變化會導致額外的損耗，對于正交偏振的信號，其最大值為0.5dB。
圖8.輸出信號功率與偏振角變化曲線
|
